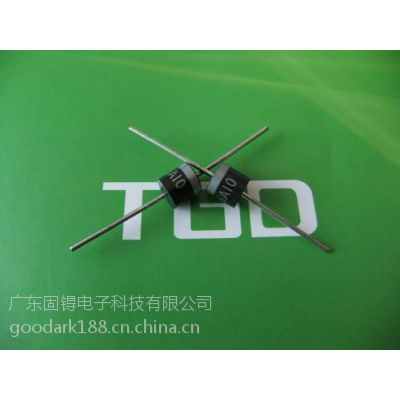

整流二极管一种用于将交流电转变为直流电的半导体器件。通常它包含一个PN结,有阳极和阴极两个端子。其结构所示。P区的载流子是空穴,N区的载流子是电子,在P区和N区间形成一定的位垒。外加使P区相对N区为正的电压时,位垒降低,位垒两侧附近产生储存载流子,能通过大电流,具有低的电压降(典型值为0.7V),称为正向导通状态。若加相反的电压,使位垒增加,可承受高的反向电压,流过很小的反向电流(称反向漏电流),称为反向阻断状态。整流二极管具有明显的单向导电性。整流二极管可用半导体锗或硅等材料制造。硅整流二极管的击穿电压高,反向漏电流小,高温性能良好。通常高压大功率整流二极管都用高纯单晶硅制造(掺杂较多时容易反向击穿)。这种器件的结面积较大,能通过较大电流(可达上千安),但工作频率不高,一般在几十千赫以下。整流二极管主要用于各种低频半波整流电路,如需达到全波整流需连成整流桥使用。
广东固锝电子科技有限公司专业生产销售各类整流二极管二十多年,产品包括:普通OJ芯片整流二极管、玻璃钝化(GPP)整流二极管、快恢复整流二极管、超快恢复整流二极管、高效整流二极管、肖特基整流二极管等。
整流二极管的损坏原因:
防雷、过电压保护措施不力。整流装置末设置防雷、过电压保护装置,即使设置了防雷、过电压保护装置,但其工作不可靠,因雷击或过电压而损坏整流管。
广东固锝电子科技有限公司专业生产销售各类整流二极管二十多年,产品包括:普通OJ芯片整流二极管、玻璃钝化(GPP)整流二极管、快恢复整流二极管、超快恢复整流二极管、高效整流二极管、肖特基整流二极管等。
